Circuito com LDR e Transistor: Desvendando o Interruptor de Luz Automático

Você já se perguntou como postes de iluminação “sabem” a hora de acender? Ou como algumas luzes noturnas se apagam sozinhas ao amanhecer? A resposta está em um circuito muito parecido com o que vamos analisar hoje: um interruptor acionado pela luz.

Este projeto é uma porta de entrada fantástica para o mundo da eletrônica, pois combina componentes passivos e ativos para criar um sistema “inteligente”. Vamos mergulhar em cada detalhe do diagrama.

1. A Lista de Componentes (O Que Estamos Usando?)

Para entender o circuito, primeiro precisamos conhecer nossos “atores”:

• VCC: Nossa fonte de alimentação de 5 Volts.
• LDR (Fotoresistor): O sensor de luz. Sua resistência elétrica varia com a intensidade da luz que incide sobre ele. Mais luz = menor resistência.
• R1, R2, R3: Resistores de 1kΩ (1000 Ohms). Eles têm a função de limitar a corrente e dividir a tensão no circuito.
• LED: O Diodo Emissor de Luz, que será nossa “lâmpada” de teste.
• BC547: Um transistor NPN de uso geral. Aqui, ele não vai amplificar um sinal, mas sim funcionar como uma chave eletrônica (um interruptor).

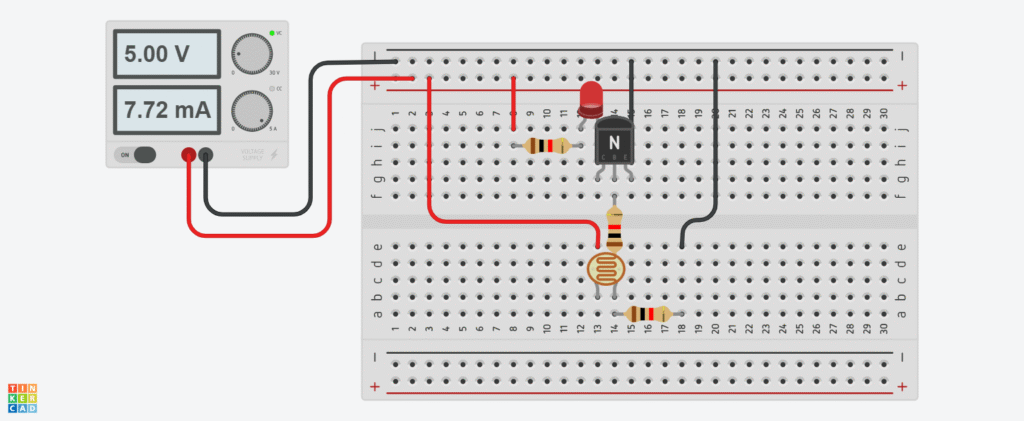

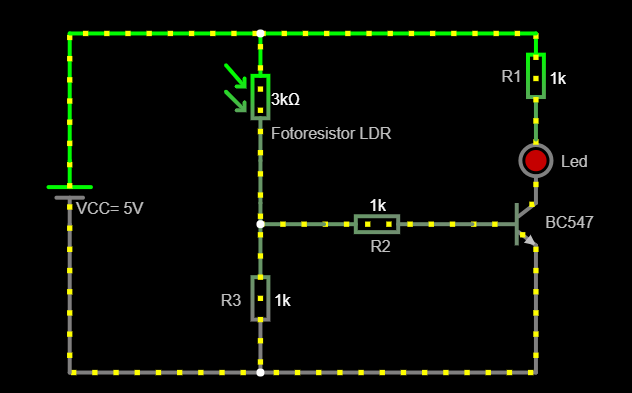

2. O Coração do Circuito: O Divisor de Tensão

O ponto crucial para o funcionamento deste projeto está no divisor de tensão formado pelo LDR e pelo resistor R3.

Imagine que a tensão de 5V da fonte precisa ser dividida entre esses dois componentes. O ponto entre eles (que se conecta à base do transistor através de R2) terá uma tensão que depende diretamente da resistência de cada um.

A fórmula é:

Vsaıˊda​=VCC⋅RLDR​+R3R3​

O que isso significa na prática?

• No Escuro: A resistência do LDR é muito alta. Sendo assim, a maior parte da “tensão” cai sobre ele, e a tensão no ponto de saída (na base do transistor) será baixa.
• Na Luz: A resistência do LDR cai drasticamente. Agora, R3 tem uma resistência proporcionalmente maior, fazendo com que a tensão no ponto de saída aumente.

3. O Cérebro da Operação: O Transistor BC547 como Chave

Pense no transistor BC547 como um porteiro. Ele tem uma “porta” principal (entre o Coletor e o Emissor) por onde a corrente do LED quer passar. Para abrir essa porta, ele precisa de um “empurrão” na sua Base – uma tensão de aproximadamente 0.7V.

• Tensão na Base < 0.7V: O transistor está em “corte”. A porta está fechada, nenhuma corrente significativa passa do coletor para o emissor. O LED fica apagado.
• Tensão na Base > 0.7V: O transistor “satura”. A porta se abre completamente, permitindo que a corrente flua livremente do coletor para o emissor. O LED acende.

O resistor R2 está ali apenas para proteger a base do transistor, limitando a quantidade de corrente que entra nela, garantindo sua integridade.

4. Juntando Tudo: A Mágica Acontece!

Agora, vamos conectar os dois conceitos e ver o circuito em ação.

Cenário 1: Ambiente Escuro

1. Há pouca luz, então a resistência do LDR está alta (muito maior que 1kΩ).
2. Devido à alta resistência do LDR, a tensão no divisor de tensão (no ponto entre LDR e R3) é baixa, bem abaixo de 0.7V.
3. Essa baixa tensão não é suficiente para “abrir a porta” do transistor BC547.
4. O transistor permanece em corte (desligado).
5. Nenhuma corrente flui através do R1 e do LED.
6. Resultado: O LED permanece APAGADO.

Cenário 2: Ambiente Iluminado

1. A luz incide sobre o LDR, e sua resistência cai drasticamente (podendo chegar a valores menores que 1kΩ).
2. Agora, a tensão no divisor de tensão aumenta significativamente, ultrapassando o limiar de 0.7V.
3. Essa tensão é suficiente para saturar o transistor, “abrindo a porta”.
4. A corrente agora tem um caminho livre: sai de VCC, passa pelo resistor R1 (que limita a corrente para não queimar o LED), acende o LED, e flui pelo transistor (Coletor -> Emissor) até o terra.
5. Resultado: O LED ACENDE.

Aplicações e Como Inverter a Lógica

Este circuito é a base para inúmeros projetos:

• Luzes de cortesia automáticas.
• Alarmes que disparam quando um feixe de luz é interrompido.
• Sensores para robôs seguidores de linha.

Quer um desafio? E se você quisesse que o LED acendesse no escuro e apagasse na luz (como um poste de rua)? Simples! Basta trocar a posição do LDR com o resistor R3. Ao fazer isso, a tensão na base do transistor se tornará alta no escuro e baixa na luz, invertendo toda a lógica de funcionamento.
