Eletrodutos e Curvagem: Da Teoria à Precisão no Campo

Já imaginou a frustração de tentar passar cabos por uma rede de eletrodutos e eles ficarem presos no meio do caminho? Ou pior, ver uma instalação oxidada porque o instalador usou calor onde não devia? Dominar a técnica especificação de eletrodutos e curvagem é o que separa o “curioso” do verdadeiro especialista em infraestrutura.

1. O que são e para que servem?

Os eletrodutos são as “veias” da instalação. Servem para proteger os condutores contra humidade, ácidos e choques mecânicos. Mas atenção: a escolha do material depende do ambiente.

• Rígido de Aço: Alta resistência para ambientes industriais expostos.
• Rígido de PVC: Imune à corrosão e isolante, ideal para embutir ou áreas corrosivas.
• Flexíveis: Essenciais para ligar motores (absorvem vibração) Sealtubo.

2. O Padrão de Excelência: Tabelas e Roscas

Um erro comum é tentar ligar acessórios de PVC em metal sem conferir a rosca.

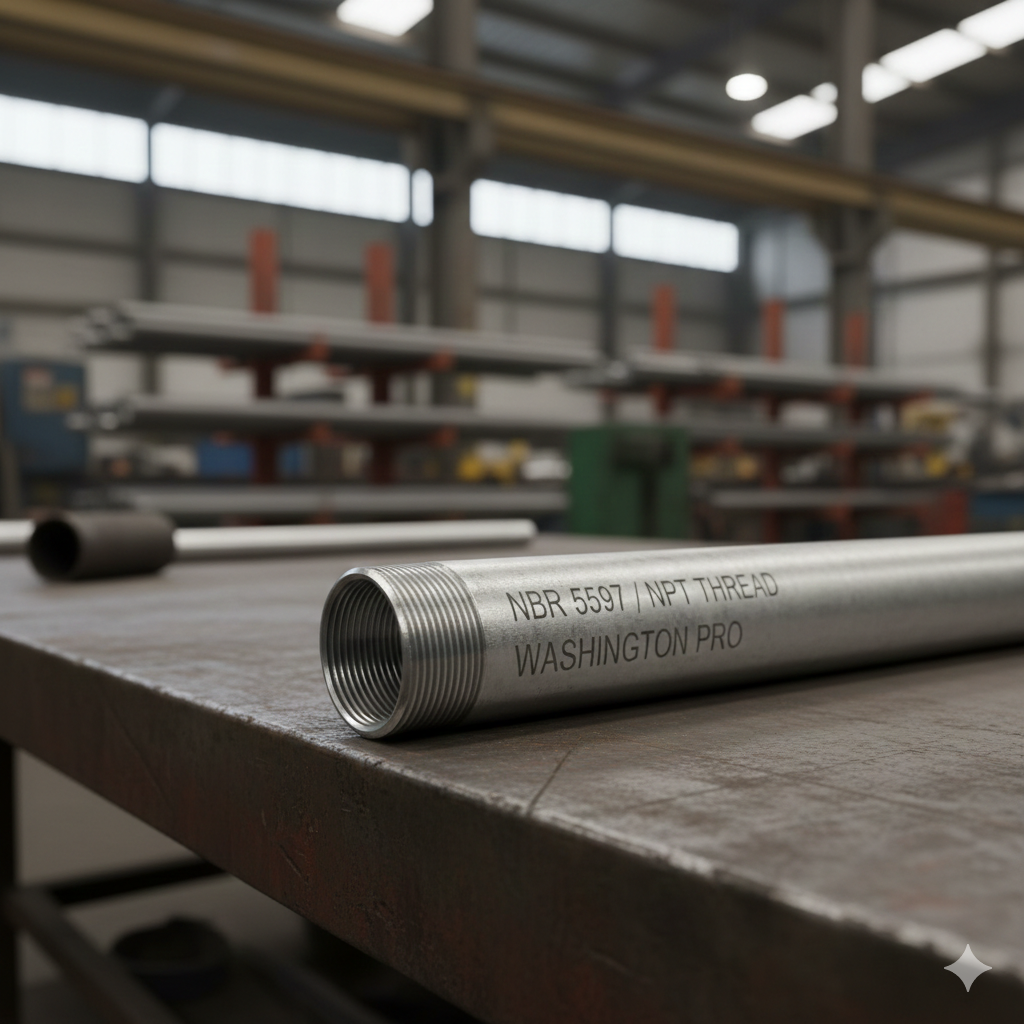

• Rosca NPT: Cónica, ideal para vedação superior (comum em aço pesado).

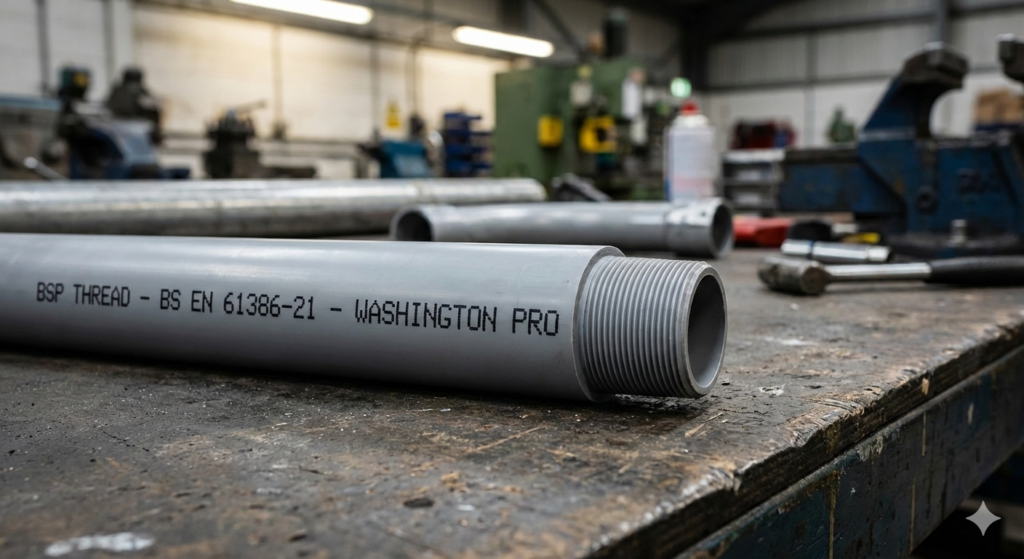

• Rosca BSP: Paralela, o padrão mais comum em eletrodutos de PVC.

Dica de Especialista: Verifica sempre a gravação da norma NBR no corpo do tubo. Se diz apenas “leve” ou “pesado” sem a norma, desconfia da qualidade!

3. A Matemática da Curva Perfeita (Regras 12D e 16D)

Não se dobra um tubo “a olho”. Existe uma regra matemática para garantir que o cabo passe sem esforço:

• Eletrodutos de Aço (Regra 12D): A zona de curvatura deve ser 12 vezes o diâmetro externo. Importante: O aço deve ser dobrado sempre a frio para não destruir a proteção galvânica.
• Eletrodutos de PVC (Regra 16D): A zona de aquecimento deve ser 16 vezes o diâmetro. Aqui, usamos o soprador térmico e uma mola interna para o tubo não achatar.

📝 Quiz de Fixação: Estás pronto para a prática?

Responde nos comentários e testa os teus conhecimentos:

1. Por que é que nunca devemos usar calor (chama) para dobrar eletrodutos de aço galvanizado?

• A) Porque o tubo fica muito mole e difícil de segurar.
• B) Porque o calor destrói o esmalte interno e a proteção de zinco, causando oxidação.
• C) Porque o aço pode derreter instantaneamente.

2. Na regra 16D para PVC, qual é a função da mola interna?

• A) Aquecer o tubo por dentro mais depressa.
• B) Servir de guia para os cabos elétricos.
• C) Evitar que as paredes do tubo colapsem ou achatem durante a dobra.

3. Qual é a diferença principal entre as roscas NPT e BSP?

• A) A NPT é cónica para melhor vedação; a BSP é paralela.
• B) A NPT é apenas para plástico e a BSP apenas para metal.
• C) Não há diferença, são apenas nomes diferentes para o mesmo parafuso.

🚀 Navegação e Próximos Passos

Este conteúdo é a base para a nossa próxima aula prática na oficina. Guarda este guia para consultares as medidas de 12D e 16D durante a montagem!

⬅️ Aula Anterior:Ferramentas e Medição: O Guia de Precisão.

Próxima Aula ➡️:Montagem de Infraestrutura Metálica: Perfilados e Eletrocalhas.
