Guia Definitivo da Soldagem: Como Soldar e Dessoldar Corretamente (Nível Técnico)

No mundo da eletrônica, uma solda malfeita é a diferença entre um circuito que funciona perfeitamente por anos e um que apresenta falhas intermitentes ou simplesmente não liga.

Dominar a soldagem é uma habilidade essencial. O objetivo não é apenas “grudar” peças, mas criar uma conexão elétrica robusta e mecanicamente forte entre o terminal de um componente e a ilha de cobre na placa de circuito.

Este guia prático, repleto de exemplos visuais, vai te ensinar o processo correto de soldagem, como inspecionar seu trabalho e como corrigir erros com o sugador de solda.

1. ⚡ O Processo de Soldagem Correto

Muitos iniciantes cometem o erro de derreter o estanho na ponta do ferro e tentar “pingá-lo” na placa. Isso cria uma “solda fria”, que é um dos piores defeitos em um circuito.

O método correto é simples e se baseia em uma regra de ouro.

A Regra de Ouro: Aqueça a Junção, Não a Solda

A solda deve ser “puxada” para a junta quente, e não empurrada pelo ferro.

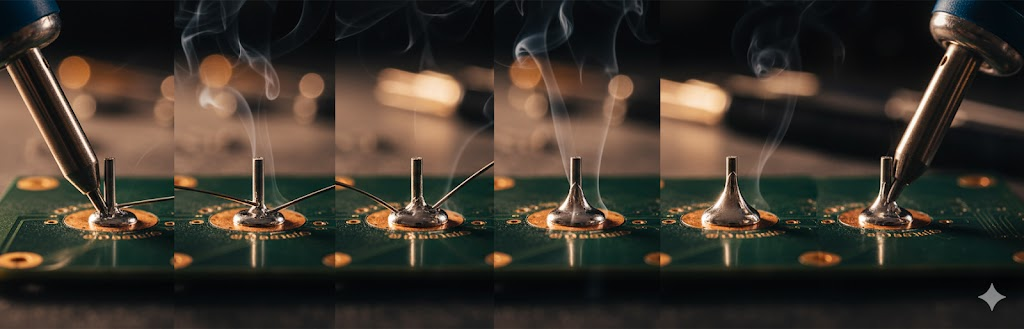

[Imagem: Diagrama mostrando o ferro aquecendo a ilha e o terminal ao mesmo tempo]

Passo a Passo da Solda Perfeita:

1. Limpeza e Preparo: Certifique-se de que a ponta do ferro de solda esteja limpa e estanhada (coberta com uma fina camada de solda brilhante).
2. Aquecer a Junção (Passo Chave): Encoste a ponta do ferro de solda de forma que ela toque simultaneamente a ilha de cobre (na placa) e o terminal do componente. Conte “um, dois”.
3. Aplicar a Solda: Sem tirar o ferro, encoste o fio de solda diretamente na junção aquecida (não na ponta do ferro). A junção quente irá derreter a solda imediatamente.
4. Remover: Assim que a solda fluir e formar um “vulcão”, tire o fio de solda primeiro.
5. Resfriar: Um segundo depois, puxe o ferro de solda em um movimento rápido e limpo. Deixe a solda esfriar naturalmente (não assopre).

O processo todo deve levar de 3 a 5 segundos, no máximo.

2. 👀 Inspeção Visual: O Bom, o Mau e o Feio

Depois de soldar, a inspeção visual é obrigatória. É como você “lê” a qualidade da sua conexão.

✅ O Padrão Ouro: A Solda Perfeita

Uma junta de solda ideal é fácil de reconhecer:

• Brilhante: Indica que a temperatura estava correta e a solda (e o fluxo) funcionaram bem.
• Côncava (Formato de “Vulcão”): A solda fluiu perfeitamente pela ilha e “subiu” pelo terminal do componente, mostrando ótima capilaridade.
• Aderência Total: Cobre 100% da ilha de cobre e “molha” completamente o terminal.

[Imagem: Diagrama mostrando a solda “Perfeito!” e exemplos de soldas boas]

❌ Os Erros Mais Comuns na Soldagem

Se sua solda se parece com qualquer um dos exemplos abaixo, ela precisa ser refeita.

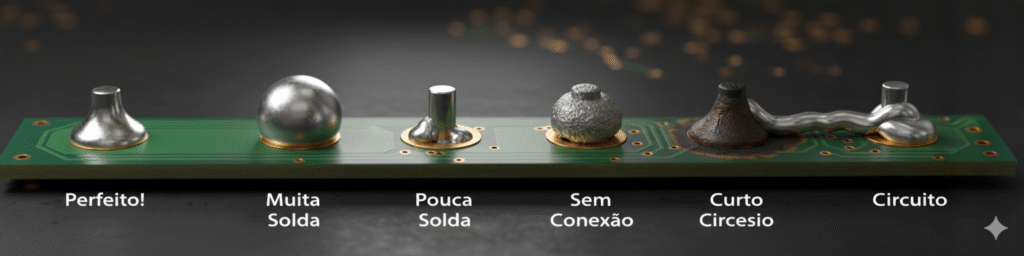

[Imagem: Galeria de erros comuns de soldagem, com X vermelho]

• Solda Fria (ou “Sem Conexão”):
  • Visual: Opaca, cinza, granulada e com formato de “bola”.
  • Causa: A junção (ilha + terminal) não foi aquecida o suficiente. A solda não aderiu; ela está apenas “encostada”. É uma falha elétrica esperando para acontecer.
• Excesso de Solda:
  • Visual: Uma grande “bola” de solda que esconde o terminal.
  • Causa: Uso excessivo de solda. Além de desperdiçar material, aumenta o risco de criar uma ponte (curto) com a ilha ao lado.
• Falta de Solda:
  • Visual: A ilha de cobre não está totalmente coberta.
  • Causa: Aplicação de pouca solda ou remoção rápida demais. A conexão mecânica é fraca.
• Ponte (Curto-Circuito):
  • Visual: A solda escorre e conecta duas ilhas ou terminais que deveriam estar separados.
  • Causa: Excesso de solda, falta de precisão ou ponta do ferro suja.

3. 💨 Como Corrigir Erros: O Guia da Dessoldagem

Errou? Sem problemas. Na eletrônica, saber “desfazer” é tão importante quanto saber fazer. Para isso, usamos o sugador de solda.

Passo a Passo: Usando o Sugador de Solda

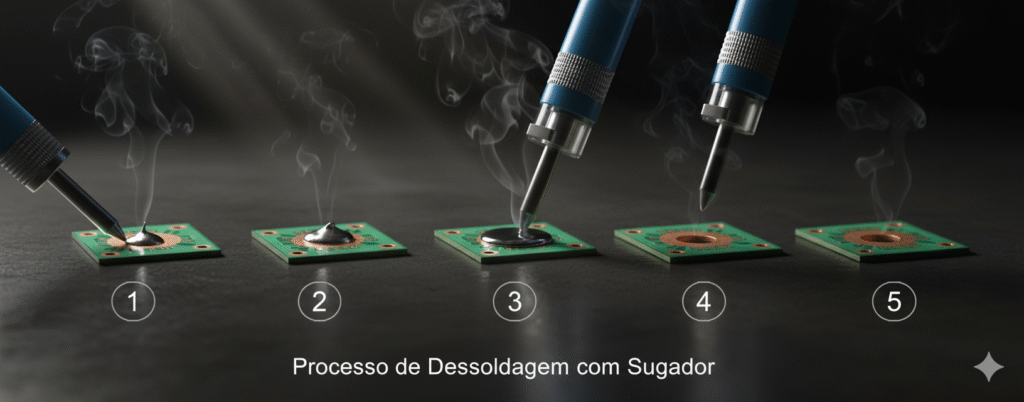

[Imagem: Diagrama em 5 passos do uso do sugador de solda]

1. Armar o Sugador: Pressione o pistão (êmbolo) para baixo até que ele trave. O sugador está pronto para a sucção.
2. Reaquecer a Junta: Use o ferro de solda para derreter completamente a solda antiga.
3. Posicionar o Sugador: Com a solda derretida, posicione o bico do sugador o mais verticalmente possível sobre a poça de solda, tocando-a levemente.
4. Sugar: Aperte o botão de liberação. O vácuo sugará a solda derretida instantaneamente.
5. Remover: Retire o ferro e o sugador ao mesmo tempo.
6. Verificar: Olhe o furo. Se o terminal ainda estiver preso, não puxe à força.

[Imagem: Fotos mostrando como segurar e armar o sugador]

Dica Profissional: A solda antiga não quer derreter? Adicione um pouco de solda nova sobre ela. O fluxo presente na solda nova ajudará a derreter a junta antiga, facilitando a remoção na próxima tentativa.

Conclusão: A Prática Leva à Perfeição

A soldagem é uma habilidade manual que melhora com a prática e a observação. Não tenha medo de errar, desde que você saiba identificar o erro e corrigi-lo.

Use uma placa padrão (como a da foto abaixo) e alguns componentes baratos, como resistores, para praticar. Foque em aquecer a junção e sempre inspecione seu trabalho.

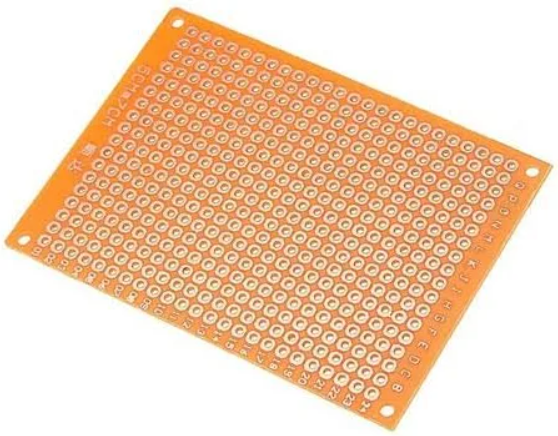

[Imagem: Placa padrão perfurada]

Gostou deste guia? Tem alguma outra dica de soldagem ou uma dúvida que não foi coberta? Deixe seu comentário abaixo!
