Infraestrutura elétrica predial: por onde começar?

Todo projeto elétrico seguro e bem feito começa muito antes de puxar o primeiro cabo: começa na infraestrutura elétrica predial.
Se você está iniciando na área de manutenção eletroeletrônica, entender a infraestrutura é essencial para planejar instalações organizadas, seguras e fáceis de manter.

Neste primeiro artigo da série “Infraestrutura Elétrica na Prática”, você vai descobrir o que é infraestrutura elétrica predial, quais são seus principais elementos e como começar a olhar para as instalações com o “olhar de eletricista”.

• O que é infraestrutura elétrica predial
• Principais elementos da infraestrutura
• Por que a infraestrutura é tão importante
• Primeiros passos para quem está começando
• Próximos artigos da série

O que é infraestrutura elétrica predial

Infraestrutura elétrica predial é o conjunto de caminhos, suportes e componentes que vão receber os condutores, dispositivos de proteção e comando de uma instalação.
Em outras palavras, é “a estrada” por onde os cabos vão passar, ligando a fonte de energia aos pontos de consumo (lâmpadas, tomadas, motores, sistemas de automação, etc.).

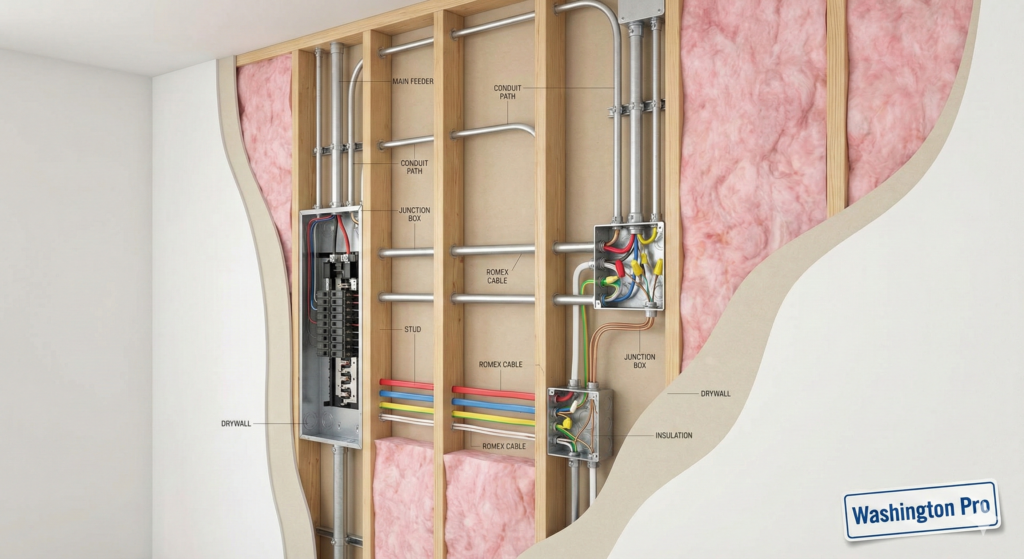

Na prática, essa infraestrutura é formada por eletrodutos, eletrocalhas, leitos, perfilados, caixas, quadros de distribuição e painéis de comando.
Ela define por onde os circuitos vão passar, como serão distribuídos pelo prédio e como será feita a manutenção no futuro.

Principais elementos da infraestrutura

Quando falamos de infraestrutura elétrica predial, é importante conhecer os elementos mais comuns que você vai encontrar em instalações reais:

• Eletrodutos
  Tubos metálicos ou plásticos que protegem e organizam os condutores, usados em paredes, lajes, pisos e estruturas aparentes.
• Eletrocalhas e perfilados
  Estruturas metálicas usadas principalmente em instalações aparentes, industriais ou comerciais, para acomodar vários cabos com acesso mais fácil.
• Caixas e acessórios
  Caixas de derivação, passagem e embutir, curvas, luvas, buchas e outros componentes que permitem mudanças de direção, derivações e transições.
• Quadros elétricos
  Conjuntos que concentram dispositivos de proteção, comando e manobra, como disjuntores, contatores e relés, distribuindo energia para os circuitos.
• Painéis de automação
  Estruturas onde ficam dispositivos de comando e controle, como CLPs, relés, fontes, bornes, chaves e sinalizadores, geralmente montados em trilhos e canaletas.

Ao longo da série, cada um desses elementos pode virar um tema específico de artigo, com exemplos de aplicação e boas práticas de montagem.

Por que a infraestrutura é tão importante

Uma infraestrutura bem planejada facilita tanto a instalação quanto a manutenção futura.
Quando os caminhos dos cabos são claros e bem organizados, fica mais fácil identificar circuitos, localizar defeitos e fazer ampliações.

Alguns benefícios diretos de uma boa infraestrutura:

• Segurança
  Reduz riscos de curto‑circuito, aquecimento excessivo, esforços mecânicos sobre os condutores e acidentes com pessoas.
• Organização e limpeza visual
  Instalações bem acabadas passam confiança, facilitam inspeções e ajudam a manter um padrão profissional.
• Facilidade de manutenção
  Acesso mais simples aos cabos, quadros e dispositivos, o que reduz tempo de parada e custo de intervenção.
• Flexibilidade para futuras alterações
  Planejando bem, fica mais fácil adicionar novos circuitos ou equipamentos sem precisar “quebrar tudo” novamente.

Quando você olha para uma instalação bem feita, percebe que nada está “ao acaso”: cada eletroduto, cada curva e cada quadro têm um motivo para estar onde estão.

Primeiros passos para quem está começando

Se você está iniciando na área de manutenção eletroeletrônica, aqui vão alguns passos simples para começar a desenvolver o “olhar de infraestrutura”:

1. Observar instalações reais
   • Ao entrar em um prédio comercial, indústria ou até na escola, tente identificar por onde passam os eletrodutos, onde estão os quadros e como os cabos chegam até os equipamentos.
2. Diferenciar infraestrutura aparente e embutida
   • Perceba a diferença entre instalações em que os eletrodutos ficam escondidos em paredes e lajes e aquelas em que tudo está aparente em eletrocalhas e perfilados.
3. Pensar no caminho antes de pensar no cabo
   • Antes de imaginar “que cabo vou usar?”, pergunte: “por onde esse cabo vai passar?”. Isso muda completamente a forma de planejar uma instalação.
4. Relacionar infraestrutura com segurança
   • Imagine o que pode dar errado se um eletroduto ficar mal fixado, uma caixa ficar sem tampa ou um quadro ficar mal posicionado. Isso ajuda a entender por que as normas existem.
5. Desenhar esquemas simples
   • Pegue a planta de um ambiente (ou desenhe um cômodo) e rabisque por onde passariam os eletrodutos até as tomadas e luminárias. Esse exercício é muito útil em sala de aula e no laboratório.

Com o tempo e a prática, você vai bater o olho em um ambiente e quase automaticamente imaginar como ficaria a infraestrutura ideal para aquela situação.

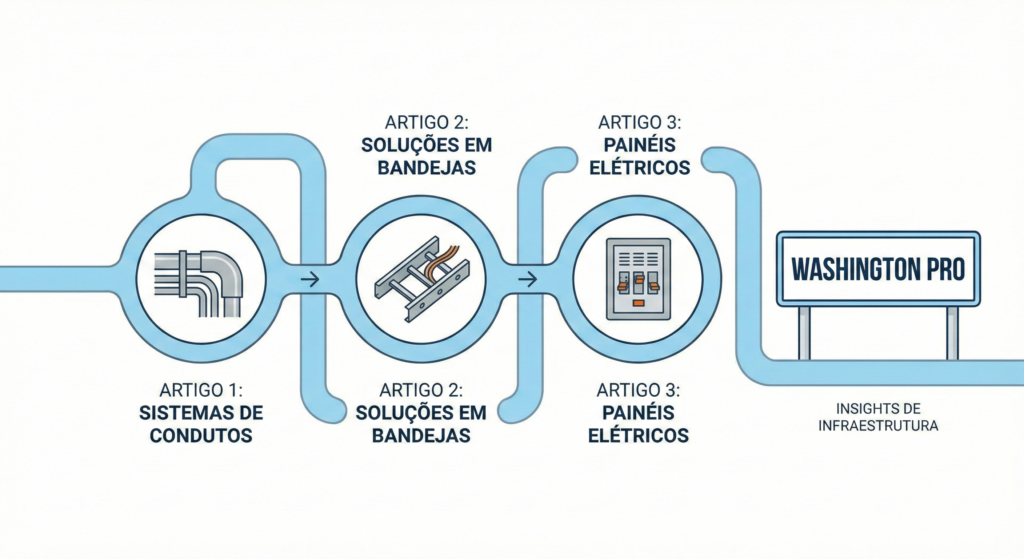

Próximos artigos da série

Este é o primeiro artigo da série “Infraestrutura Elétrica na Prática”.
A ideia é construir um passo a passo para quem está começando na área, alternando conceitos e exemplos de aplicações em laboratório e em campo.

• Artigo anterior: (este é o primeiro artigo da série)
• Próximo artigo: Parte 2 – Tipos de eletrodutos e onde usar cada um
