Tutorial: Crimpagem de Cabo de Rede CAT 5e – Demonstração Prática
Equipamentos de Proteção Individual (EPI) para Crimpagem de Cabo de Rede
⚠️ ATENÇÃO: O uso de EPI é obrigatório durante toda a atividade.
- Óculos de segurança
Materiais Necessários
- 1 alicate crimpador RJ45
- 1 metro de cabo de rede CAT 5e ou CAT 6
- 2 conectores RJ45
- 1 testador de cabo de rede
- 1 alicate decapador de fios
- Régua ou fita métrica (opcional, para medições precisas)
Procedimento de Crimpagem
1. Preparação do Cabo
Corte do Cabo
Meça e corte o comprimento necessário de cabo utilizando o alicate.

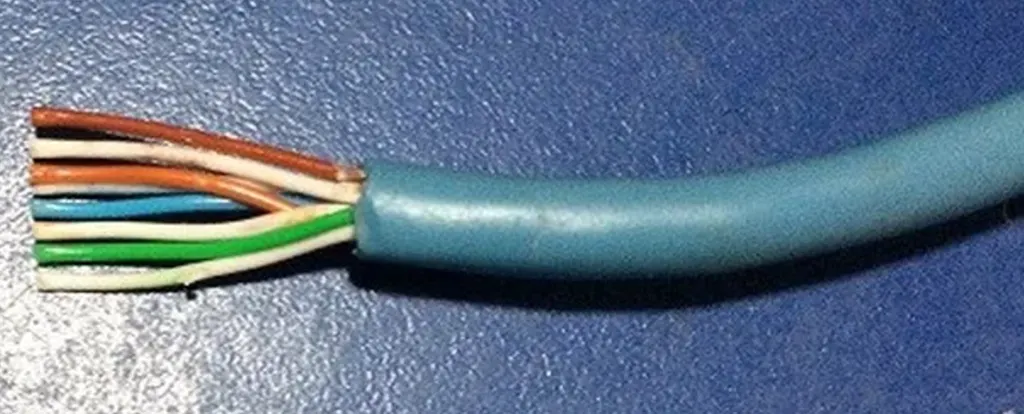

Remoção da Capa Externa
- Utilizando o alicate decapador, remova entre 2 e 3 cm da capa externa
- CUIDADO: Evite danificar os fios internos durante o processo
2. Organização dos Fios
Desembaraçamento
Separe os quatro pares de fios trançados e desembarace-os completamente. Alinhe os fios em paralelo.

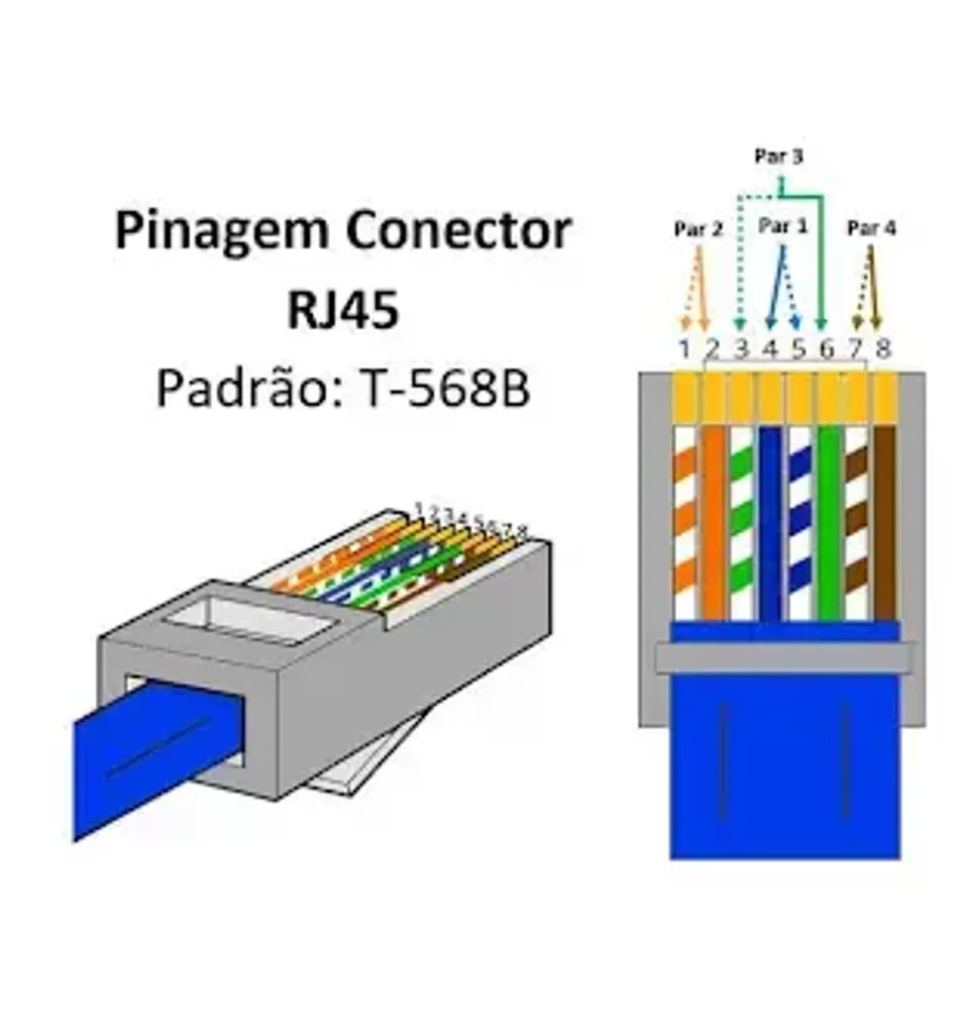

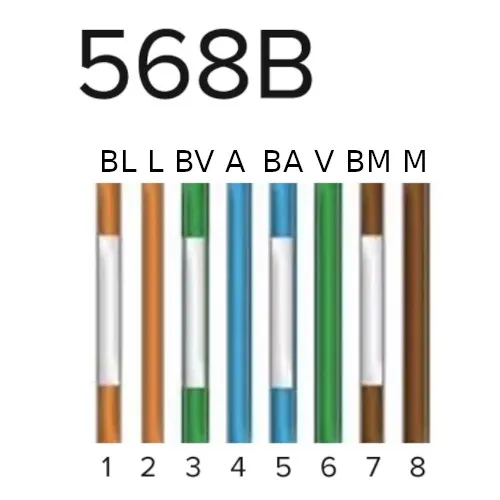

Sequência de Pinagem – Padrão T568B
- Branco/Laranja
- Laranja
- Branco/Verde
- Azul
- Branco/Azul
- Verde
- Branco/Marrom
- Marrom
Nota: Existe também o padrão T568A, onde as posições do par laranja e verde são invertidas. Para este tutorial, utilizaremos o T568B, mais comum em instalações comerciais.
Corte de Alinhamento
Corte os fios em linha reta, mantendo aproximadamente 1,5 cm de comprimento após o alinhamento.
3. Inserção no Conector RJ45
Verificação da Ordem
Confira novamente se os fios estão na sequência correta do padrão T568B.

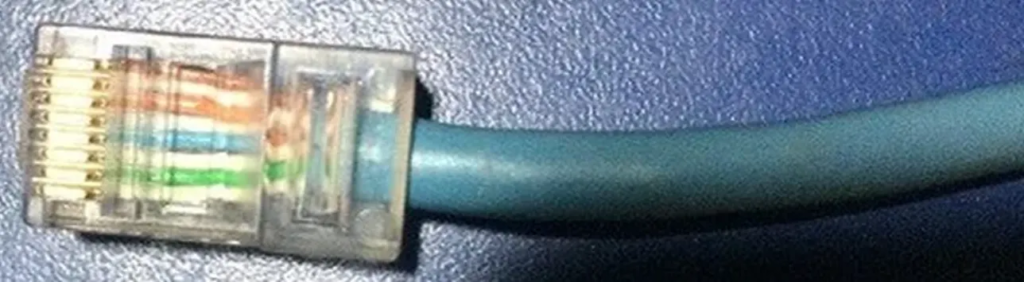

Inserção Correta
- Posicione o conector RJ45 com o clipe voltado para baixo
- Insira os fios até o fundo do conector, garantindo que cada fio entre no canal apropriado
- Verifique se a capa externa do cabo entra no conector para proporcionar suporte mecânico
4. Crimpagem do Conector

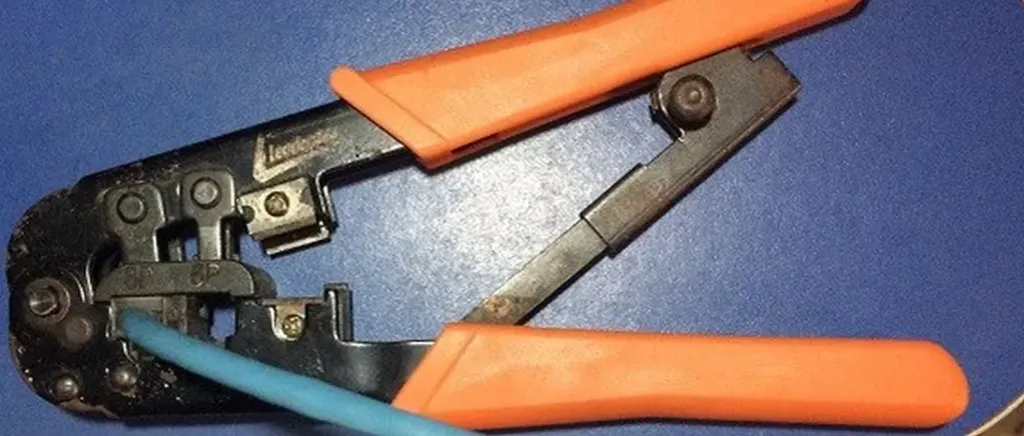

Posicionamento
Insira o conector RJ45 no alicate crimpador, verificando o posicionamento correto na cavidade apropriada.

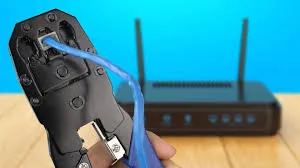

Execução da Crimpagem de Cabo de Rede
- Aperte o alicate crimpador firmemente até o final do curso
- Certifique-se de que os pinos metálicos perfuraram o isolamento dos fios
- Verifique visualmente se a capa externa foi fixada pelo mecanismo de alívio de tensão
5. Teste e Validação

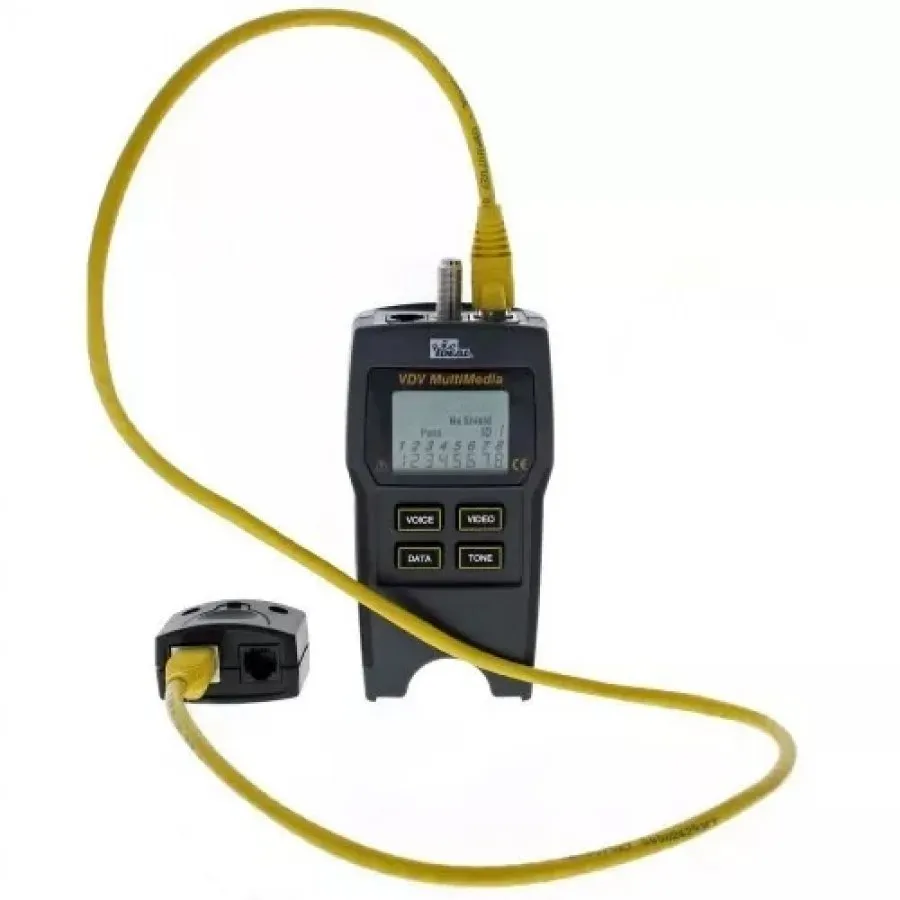

Teste de Continuidade
- Conecte ambas as extremidades do cabo ao testador
- Observe a sequência de LEDs: todos devem acender na ordem correta (1 a 8)
- Verifique se não há LEDs apagados (circuito aberto) ou fora de sequência (cruzamento de fios)
Resultado Esperado
Um cabo funcional deve apresentar todos os LEDs acendendo sequencialmente, indicando conexão correta de todos os pinos.
Dicas Importantes
Prática Prévia
Pratique o alinhamento dos fios algumas vezes antes de inserir no conector, especialmente se for sua primeira Crimpagem de Cabo de Rede.
Economia de Materiais
Deixe conectores RJ45 sobressalentes disponíveis, pois erros são comuns nas primeiras tentativas.
Inspeção Final
Sempre faça uma inspeção visual do conector antes de crimpar, verificando se todos os fios estão completamente inseridos.
Manuseio Seguro
Tenha atenção redobrada ao manusear ferramentas cortantes como alicates decapadores e crimpadores.
Troubleshooting (Resolução de Problemas)
LEDs não acendem sequencialmente: Ordem dos fios incorreta – refaça a crimpagem
Alguns LEDs não acendem: Fios não foram completamente inseridos no conector ou pinos não perfuraram o isolamento – refaça a crimpagem
Conexão intermitente: Crimpagem insuficiente ou capa externa não fixada adequadamente – refaça a crimpagem aplicando mais pressão
